キンボシ株式会社 > パーツリスト > GDT-351

GDT-351

デサッチャー

本製品に関する
お問い合わせはこちら
取扱説明書
搭載エンジン

販売時期によって搭載しているエンジンの型番が異なります。お手元の型番をご確認ください。

パーツリストと分解図
分解図を見る
  • GDT-351
  • GDT-351

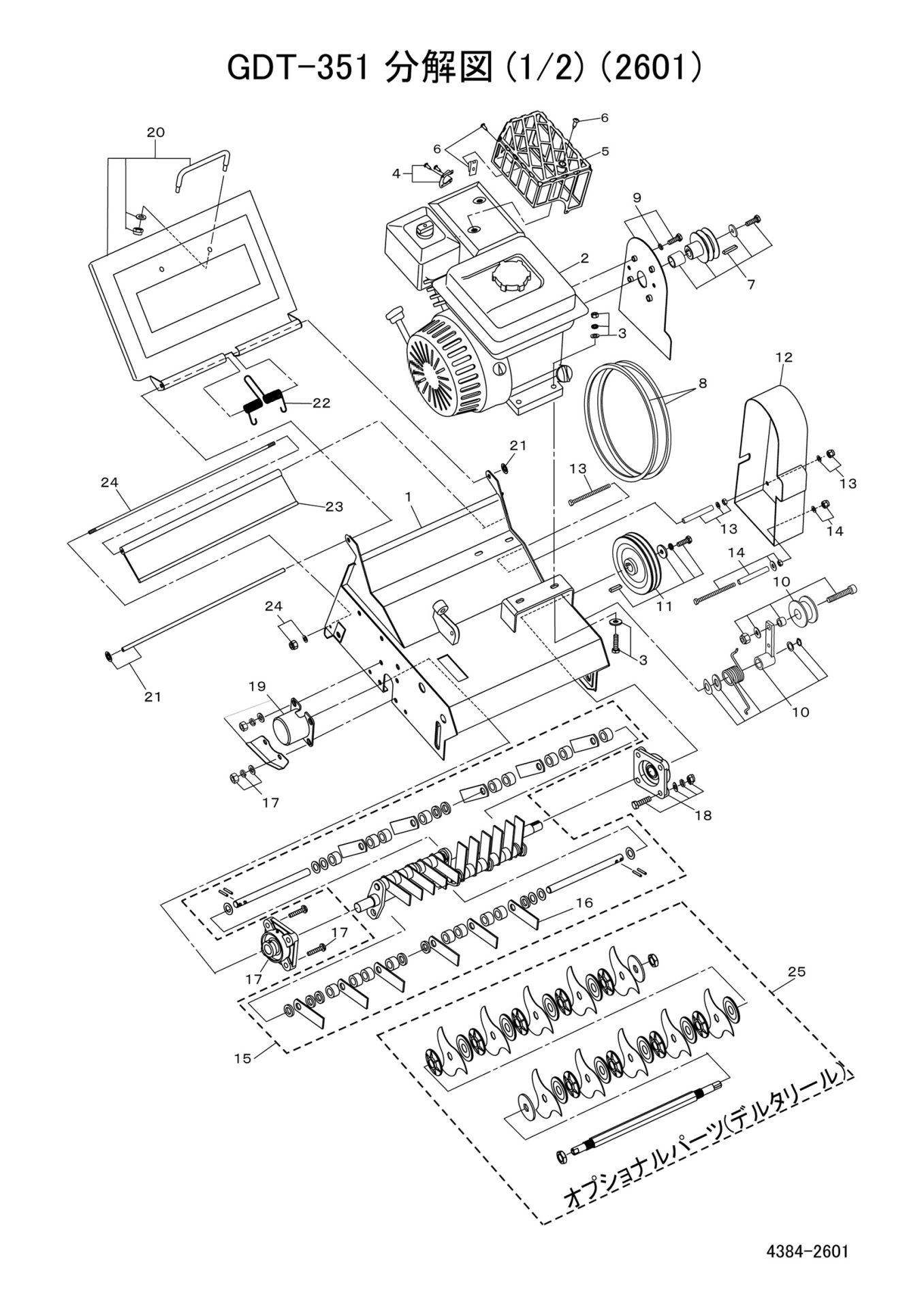

分解図管理番号：4384-2010

１．本体　Ｎｏ．１～２５
No.
部品型番
部品名称
使用個数
備考
必要個数
1
40R0101000/49
シャーシ
1
2
GX160H1QHH
エンジン
1
3
9003-2048
キット(ボルト)M8
4
4
9040-2018
キット(カバー)
1
5
KG12030750/22
マフラーカバー
1
6
9005-2023
キット(スクリュー)
1
7
9037-2010
キット(プーリー)
1
8
40R0124010
ベルト
2
9
9025-2012
キット(リテーナー)
1
10
9037-2011
キット(プーリー)
1
11
9037-2012
キット(プーリー)
1
12
40R0136001/49
ベルトカバー
1
13
9003-2057
キット(ボルト)M8
3
14
9003-2079
キット(ボルト)M8
1
15
40R0305000
ブレードアッシ
1
16
46R0306010/04ZZ
ブレード(5個入り)
5
17
9022-2011
キット(ベアリング)
1
18
9022-2017
キット(ベアリング)
1
19
9025-2008
キット(リテーナー)
1
20
1320-2015
カバーアッシ
1
21
9038-2007
キット(シャフト)
1
22
40R0115010
アクスルヘッドシールド
1
23
5330125010
リヤーデフレクター
1
24
9038-2009
キット(シャフト)
1
25
534611
デルタリール
1
オプション

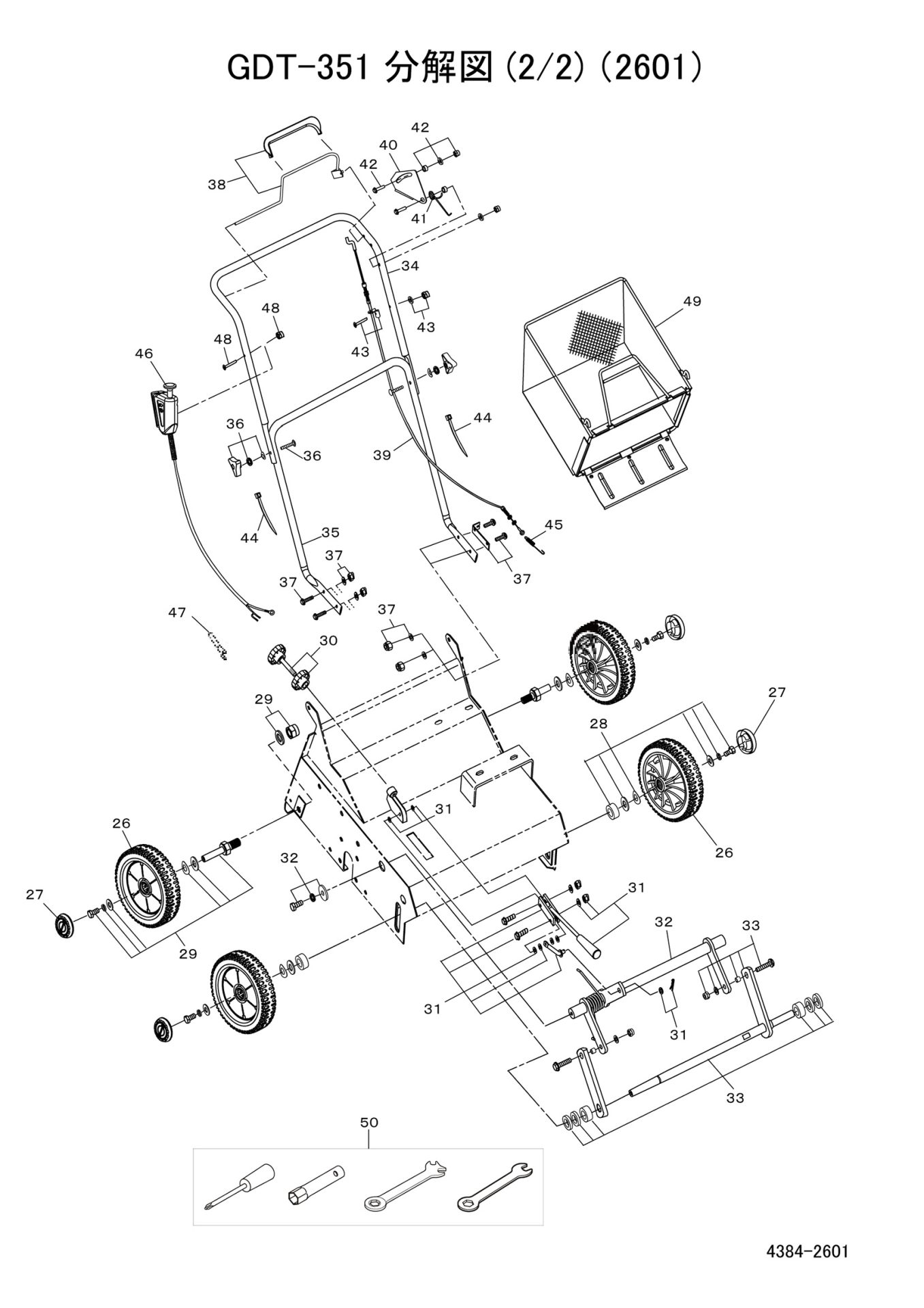

２．本体　Ｎｏ．２６～５０
No.
部品型番
部品名称
使用個数
備考
必要個数
26
1241-2006
ホイールコンプ
4
27
1244-2002
キャップ(ホイール)
4
28
9003-2060
キット(ボルト)M8
2
29
9038-2008
キット(シャフト)
2
30
9008-2002
キット(ノブボルト)
1
31
9024-2009
キット(レバー)
1
32
9038-2010
キット(シャフト)
1
33
9038-2028
キット(シャフト)
1
34
40R0501011/22
アッパーハンドルアセンブリ
1
35
40R0503010/22
ロアーハンドル
1
36
9018-2009
キット(ノブナット)
2
37
9025-2005
キット(リテーナー)
1
38
9045-2005
キット(ハンドル)
1
39
48R0409030
クラッチケーブル
1
40
40R0501012
リミットプレート
1
41
40R0501014
トーションスプリング
1
42
9002-2028
キット(ボルト)M6
2
43
9025-2006
キット(リテーナー)
1
44
5310512010
ケーブルタイ
2
45
48R0408010
スプリング
1
46
KG/WB384RB
スイッチアッシ
1
47
40E0109000
クランプ
1
48
9005-2024
キット(スクリュー)
1
49
40R0601000
キャッチャーアッセンブリー
1
50
9031-2008
キット(ツール)
1

※使用個数は「1台に使用している個数」になります。

パーツ表管理番号：4384-2010

本製品に関するお問い合わせ

  • パーツリストに記載されている部品でも、供給終了になっている部品もございます。
  • パーツのお値段と送料につきましては、ご質問に際する回答を持って提示させていただきます。
