キンボシ株式会社 > パーツリスト > GNP-5001M

GNP-5001M

グランモアー・ハイ＆ロー

本製品に関する
お問い合わせはこちら
取扱説明書
搭載エンジン

販売時期によって搭載しているエンジンの型番が異なります。お手元の型番をご確認ください。

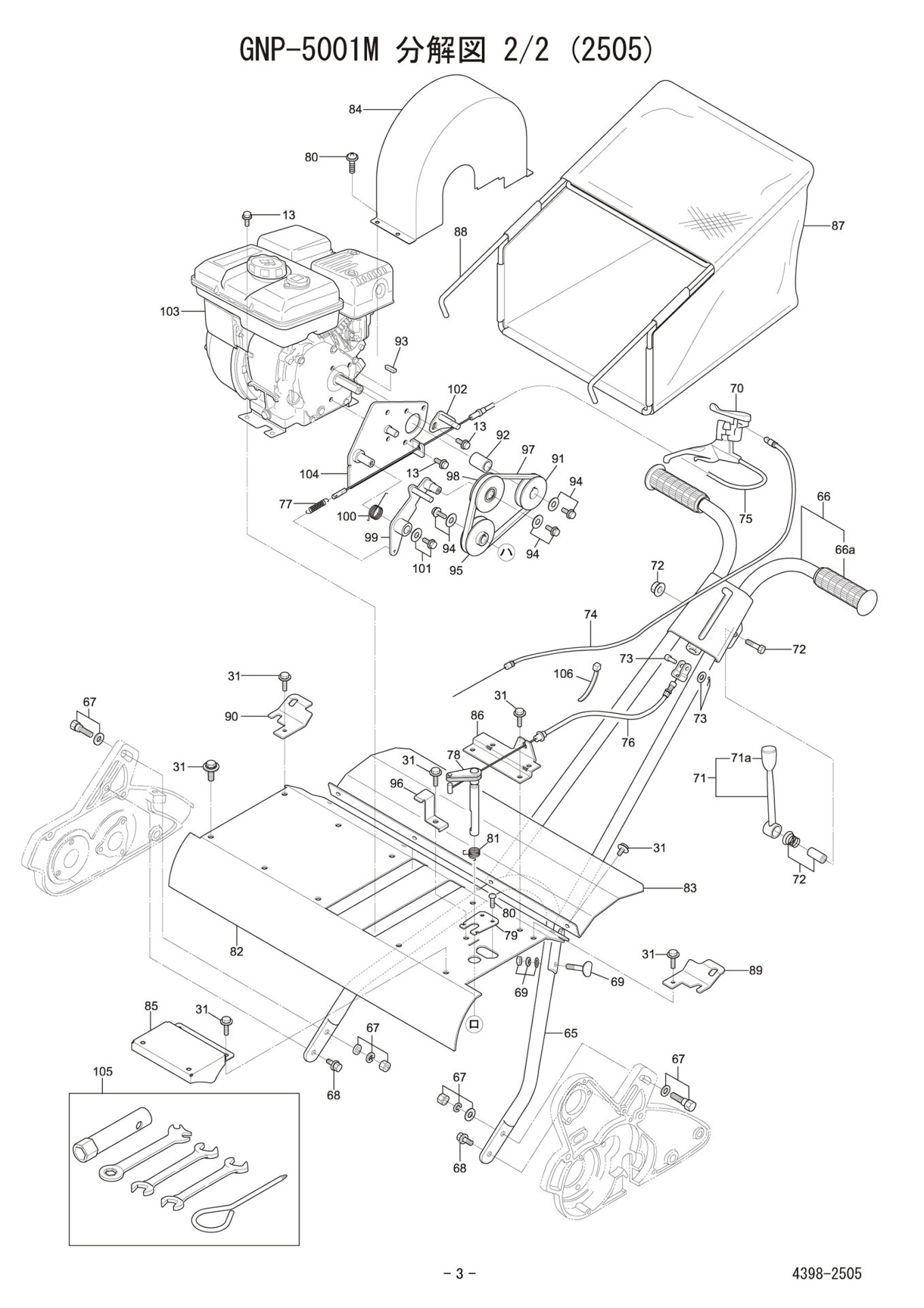

パーツリストと分解図
分解図を見る
  • GNP-5001M
  • GNP-5001M

分解図管理番号：4398-2505

１．本体　Ｎｏ．１～２０
No.
部品型番
部品名称
使用個数
備考
必要個数
1
1200-2001
ホイールアッシ
2
1a
0305-6002
ボールベアリング
2
1b
1222-2001
ドラム(クラッチ)
1
2
1225-2002
クラッチアッシ
1
左側
3
1225-2003
クラッチアッシ
1
右側
4
1245-2005
シャフト(ホイール)
1
5
9040-2009
キット(カバー)
2
6
1116-2035
カラー
1
7
1111-2021
ワッシャー
2
8
9003-2071
キット(ボルト)M8
2
9
0202-1700ZZ
C型止め輪(3個入)
1
10
0231-0525ZZ
平行キー(3個入)
1
11
1302-2022R
フレーム(左)
1
12
1385-2005R
ケースアッシ(クラッチ)
1
12a
0305-6003
ボールベアリング
1
12b
1366-2026
ブラケット
1
12c
0002-0610
スクリュー
2
ブラケット用
13
0016-0816ZZ
フランジ付ボルト(5個入)
5
14
1395-2009R
ケースアッシ(ベアリング)
1
リール（左）
14a
0312-25408
オイルシールTC型
1
14b
0308-1203
ユニットベアリング
1
14c
0312-20358
オイルシールTC型
1
15
1181-2001
キャップ
1
フレーム栓
16
1302-2020R
フレーム（右）
1
17
1395-2007R
ケースアッシ(ベアリング)
1
ホイールシャフト
17a
0305-6003
ボールベアリング
1
17b
1119-2003
シム
1
18
1395-2010R
ケースアッシ(ベアリング)
1
リール（右）
18a
0312-20358
オイルシールTC型
1
18b
0308-1203
ユニットベアリング
1
18c
1352-1025
ベアリングカバー
1
19
1301-2038
フレームコンプ
1
20
1106-1014ZZ
フランジ付袋ナット(5個入)
1
２．本体　Ｎｏ．２１～４１
No.
部品型番
部品名称
使用個数
備考
必要個数
21
1227-1006
クラッチ
1
22
1501-1002
クラッチ押さえバネ
1
23
1206-2002
第4ギヤーアッシ
1
走行ギャー
24
1262-1010ZZ
ウレタンワッシャー(3個入)
1
25
1206-2003
第3ギヤーアッシ
1
アイドラー
26
1111-1039ZZ
ワッシャー(3個入)
1
27
1262-2002
ワッシャー(スラスト)
1
28
1376-1072
シャフト(第3ギヤー)
1
29
9014-2006
キット(ナット)M10
1
30
1320-2008R
カバーアッシ
1
ギヤーカバー
30a
0305-6003
ボールベアリング
1
31
1101-2025ZZ
フランジ付ボルト(5個)
4
32
1401-2016R
リールコンプ
1
33
1116-2048
カラー
1
リールシャフト
34
0233-0520ZZ
平行キー(3個入)
1
リールシャフト
35
1410-2009R
ベッドコンプ(ナイフ)
1
35a
1412-2009R
ナイフ
1
35b
0002-0610
スクリュー
6
35c
1413-2008R
ベッドコンプ(ナイフ)
1
36
1101-1038
ベッド段ネジ
2
37
1501-2008
調節スプリング
2
38
1102-1052
調節ボルト
2
39
1106-2011
調節長ナット
2
40
0152-0800ZZ
平座金(5個入)
1
41
0153-0800ZZ
平座金(大形)(5個入)
1
３．本体　Ｎｏ．４２～６４
No.
部品型番
部品名称
使用個数
備考
必要個数
42
1395-2011
ケースアッシ(ベアリング)
1
中間軸用
42a
0305-6002
ボールベアリング
1
42b
0305-6003
ボールベアリング
1
43
0031-0820ZZ
ボルト(5個入)
1
44
1376-2034
シャフト
1
中間軸
45
0233-0512ZZ
平行キー(3個入)
1
46
1212-1003
第1スプロケット
1
47
9025-2013
キット(リテーナー)
1
48
1278-1001
チェーン
1
49
1213-2001
スプロケットコンプ
1
リール駆動
50
9025-2014
キット(リテーナー)
1
51
1260-2001
テンショナーアッシ
1
52
1625-2014R
プレート
1
53
0103-1000ZZ
フランジ付ナット(3個入)
1
54
1320-2009R
カバーアッシ
1
チェーンカバー
54a
1352-1042R
チェーンカバープレート
1
54b
1352-1024R
チェーンカバープレート
1
54c
1104-2007ZZ
スクリュー(3個入)
2
55
1104-2008ZZ
スクリュー(5個入)
1
56
1238-2008
ローラーアッシ
2
56a
0305-6304
ボールベアリング
2
57
1252-2010
シャフト
1
ローラシャフト
58
1119-2005ZZ
シム(3個入)
1
ローラー間
59
1116-2049
カラー
2
ローラ軸
60
1363-2023
ブラケット(ローラ)
1
左側
61
1363-2024
ブラケット(ローラ)
1
右側
62
1317-2010
ガード
1
左側
63
1317-2011
ガード
1
右側
64
9003-2081
キット(ボルト)M8
2
４．本体　Ｎｏ．６５～８６
No.
部品型番
部品名称
使用個数
備考
必要個数
65
1601-2024B
ハンドルコンプ
1
66
1600-2003B
ハンドルアッシ
1
66a
1604-2008
グリップ
2
67
9004-2024
キット(ボルト)M10
2
68
0033-0820ZZ
ボルト(5個入)
1
69
9003-2082
キット(ボルト)M8
4
70
1611-1139
コンビレバーアッシ
1
71
1610-2008
レバーアッシ
1
クラッチレバー
71a
1604-2003
グリップ
1
72
9027-2023
キット(スプリング)
1
クラッチレバー
73
9032-2008
キット(ピン)
1
クラッチケーブル
74
1650-2033
ケーブルコンプ
1
スロットル
75
1650-2028
ケーブルコンプ
1
ベルトテンショナー
76
1650-2029
ケーブルコンプ
1
走行クラッチ
77
1502-1030
テンションスプリング
1
78
1611-2028
レバーコンプ
1
79
1457-2011
ストッパー
1
レバーシャフト
80
1104-2006ZZ
スクリュー(5個入)
2
81
1503-2015
スプリング(トーション)
1
クラッチレバー
82
1310-2003R
カバーコンプ(フレーム)
1
83
1321-2009B
カバーコンプ(ガイド)
1
集草ガイド
84
1326-2008
カバーコンプ(ベルト)
1
85
1366-2027R
ブラケット
1
86
1366-2028R
ブラケット
1
５．本体　Ｎｏ．８７～１０６
No.
部品型番
部品名称
使用個数
備考
必要個数
87
1801-2012
キャッチャーコンプ
1
88
1812-2003
フレームコンプ(キャッチャー)
1
89
1347-2007
フック
1
90
1347-2008
フック
1
91
1202-2033
プーリー
1
エンジン側
92
1116-2059
カラー(プーリー)
1
エンジンプーリ
93
0233-0515ZZ
平行キー(3個入)
1
エンジンプーリ
94
9002-2029
キット(ボルト)M6
3
95
1202-2018
プーリー
1
従動
96
1332-2007
ストッパー(ベルト)
1
97
0354-1700
ベルト
1
98
1201-2004
プーリーアッシ
1
テンショナー
99
1610-2015
レバーアッシ
1
テンショナー
100
1503-2003
スプリング(トーション)
1
101
9003-2083
キット(ボルト)M8
1
102
1331-2004
ストッパーコンプ(ベルト)
1
103
MGB101LN-469
エンジン
1
104
1626-2002B
プレートコンプ
1
105
9031-2012
キット(ツール)
1
106
1644-1001ZZ
ケーブルバンド(5個入)
1

※使用個数は「1台に使用している個数」になります。

パーツ表管理番号：4398-2412
