キンボシ株式会社 > パーツリスト > GRM-3502

GRM-3502

グリーンモアー

本製品に関する
お問い合わせはこちら
取扱説明書
搭載エンジン

販売時期によって搭載しているエンジンの型番が異なります。お手元の型番をご確認ください。

パーツリストと分解図
分解図を見る
  • GRM-3502
  • GRM-3502

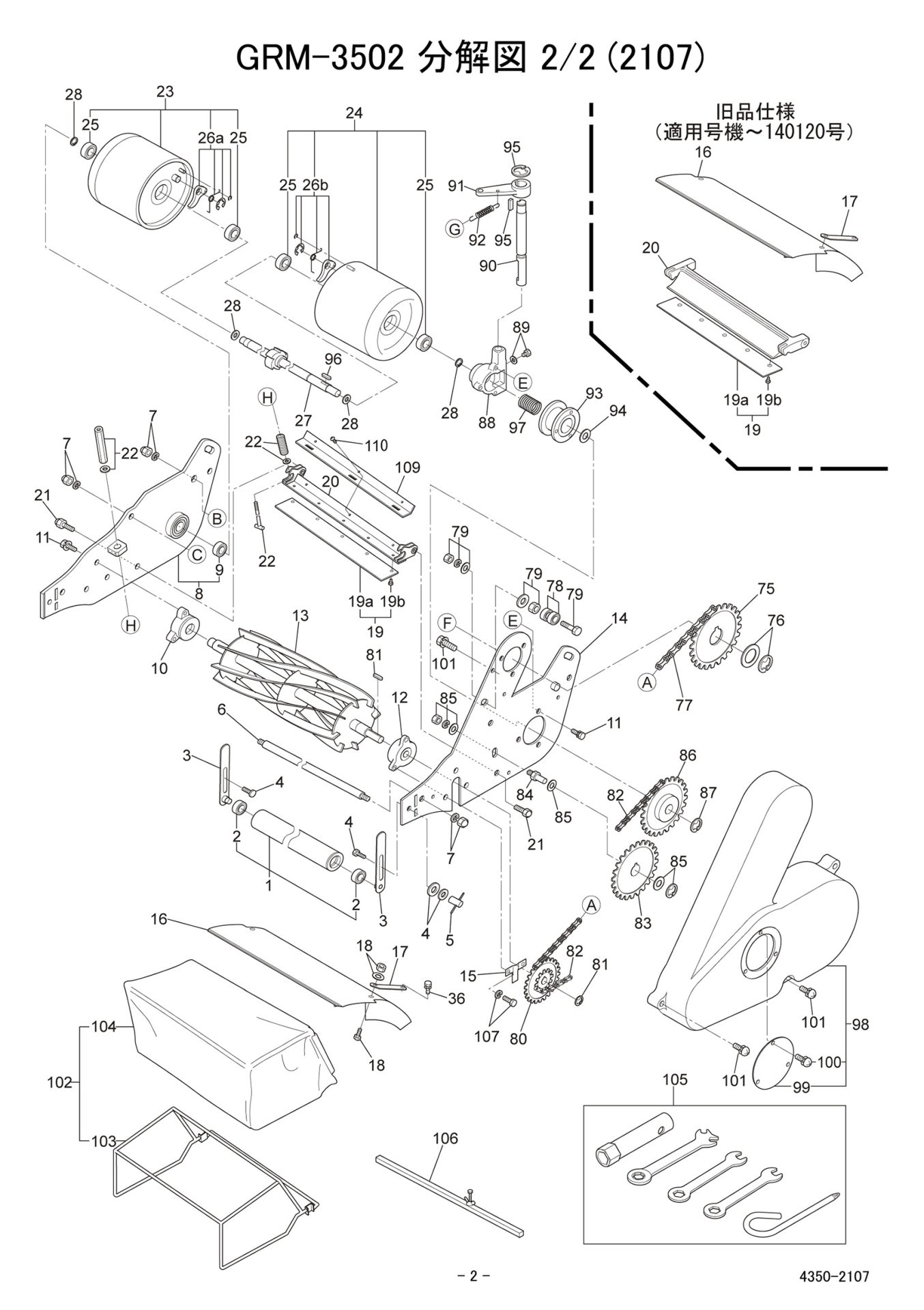

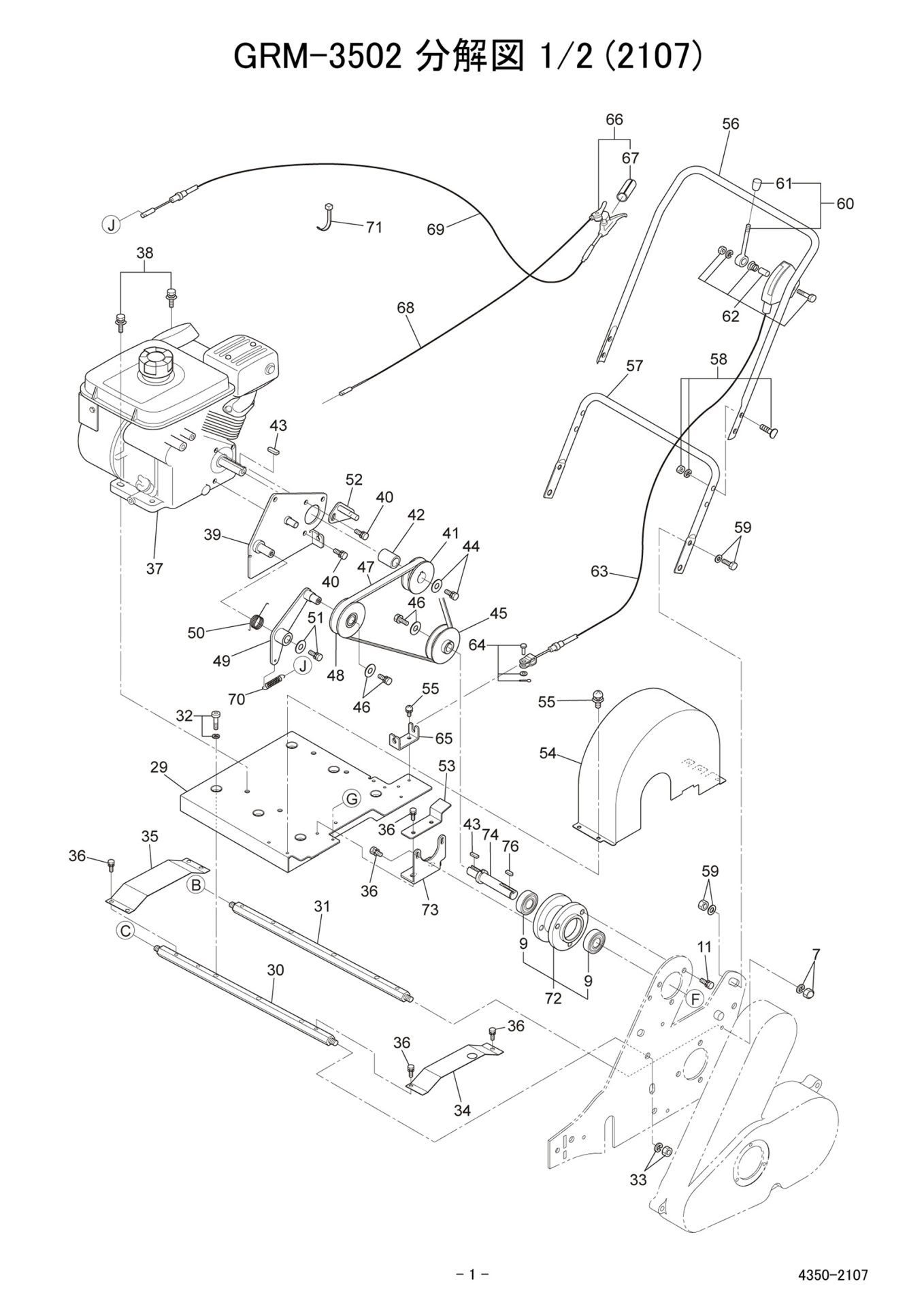

分解図管理番号：4350-2010

１．本体　Ｎｏ．１～２０
No.
部品型番
部品名称
使用個数
備考
必要個数
1
1250-2002
ローラーASSY(前)
1
2
0305-6201
ボールベアリング
2
3
1361-2004
ブラケットCOMP(ローラー)
2
～140120
3
1361-2014
ブラケットCOMP(ローラー)
2
150121～
4
9003-2001
キット(ボルト)M8
2
5
1107-1004
高さ調整ノブ
2
6
1376-1074
ステーシャフト
1
7
9014-2003
キット(ナット)M10
5
8
1301-1123R
フレームASSY(右)
1
9
0305-6202
ボールベアリング
1
10
1395-1021
ベアリングケースASSY(右)
1
11
0031-0814ZZ
ボルト(5個入)
2
12
1395-1022
ベアリングケースASSY(左)
1
13
1401-1030R
リールCOMP
1
14
1301-2023R
フレームCOMP（左)
1
15
1352-1027R
防塵カバー
1
16
1321-1035B
カバーCOMP(ガイド)
1
～140120
16
1321-2012B
カバーCOMP(ガイド)
1
150121～
17
1307-2012R
ステー
2
～140120
17
1307-2024R
ステー
2
150121～
18
9002-2026
キット(ボルト)M6
2
19
9033-2011
キット(ナイフ)
1
～140120
19
9033-2012
キット(ナイフ)
1
150121～
19a
1412-1007R
ナイフ
1
19b
0002-0612
スクリュー
5
～140120
19ｂ
0002-0610
スクリュー
5
150121～
20
1414-1006R
ベッド(ナイフ)
1
～140120
20
1413-2011R
ベッドCOMP(ナイフ)
1
150121～
２．本体　Ｎｏ．２１～４０
No.
部品型番
部品名称
使用個数
備考
必要個数
21
1101-1039
ベッド段ネジ
2
22
9027-2014
キット(スプリング)
2
～140120
22
9027-2020
キット(スプリング)
2
150121～
23
1241-2005
後ローラーASSY(右)
1
24
1241-2006
後ローラーASSY(左)
1
25
0305-6203
ボールベアリング
4
26a
9036-2007
キット(ラチェット)
1
26b
9036-2008
キット(ラチェット)
1
27
1251-2002
シャフトCOMP(ローラー)
1
28
9021-2009
キット(カラー)
2
29
1870-2003R
ベースCOMP(エンジン)
1
30
1376-1119
六角ステー棒(前)
1
31
1376-1120
六角ステー棒(後)
1
32
9003-2038
キット(ボルト)M8
6
33
9014-2007
キット(ナット)M10
1
34
1312-2005R
表面カバー(左)
1
35
1312-2006R
表面カバー(右)
1
36
0035-0612ZZ
ボルト(5個入)
2
37
FJ100G-KL40
エンジン
1
38
0016-0830ZZ
ボルト(5個入)
1
39
1626-2001B
プレートCOMP
1
40
0033-0820ZZ
ボルト(5個入)
1
３．本体　Ｎｏ．４１～６０
No.
部品型番
部品名称
使用個数
備考
必要個数
41
1202-2017
プーリー
1
42
1116-2029
カラー
1
43
0233-0515ZZ
平行キー(3個入)
1
44
9003-2039
キット(ボルト)M8
1
45
1202-2018
プーリー
1
46
9002-2002
キット(ボルト)M6
2
47
1277-2006
ベルト
1
48
1201-2004
プーリーASSY
1
49
1610-2001
レバーASSY
1
50
1503-2003
スプリング(トーション)
1
51
9004-2014
キット(ボルト)M8
1
52
1331-2002
ストッパーCOMP(ベルト)
1
53
1317-2002
ガード
1
54
1326-2006B
カバーCOMP(ベルト)
1
55
0026-0510ZZ
スクリュー(5個入)
2
56
1601-2013B
ハンドルCOMP(上)
1
57
1601-2014B
ハンドルCOMP(下)
1
58
9003-2040
キット(ボルト)M8
4
59
9004-2013
キット(ボルト)M10
2
60
1610-2002
レバーASSY
1
４．本体　Ｎｏ．６１～８０
No.
部品型番
部品名称
使用個数
備考
必要個数
61
1604-2003
グリップ
1
62
9027-2015
キット(スプリング)
1
63
1650-1082
ケーブル
1
64
9032-2005
キット(ピン)
1
65
1642-2003
ホルダー(ケーブル)
1
66
1610-2003
レバーASSY
1
67
1117-1137
スペーサー(レバー)
1
68
1650-2008
ケーブル
1
69
1650-2009
ケーブル
1
70
1502-1030
テンションスプリング
1
71
1644-1001ZZ
ケーブルバンド(5個入)
1
72
1395-2006
ケースASSY(ベアリング)
1
73
1307-2005R
ステー
1
74
1376-2018
シャフト
1
75
1212-1003
第1スプロケット
1
76
9023-2004
キット(キー)
1
77
1278-1003
チェーン
1
78
0303-0608
ボールベアリング
2
79
9003-2055
キット(ボルト)M8
1
80
1206-1026
第2スプロケット
1
５．本体　Ｎｏ．８１～１００
No.
部品型番
部品名称
使用個数
備考
必要個数
81
9023-2003
キット(キー)
1
82
1278-1002
チェーン
2
83
1211-1001
第3スプロケットASSY
1
84
1376-1075
中間軸
1
85
9022-2014
キット(ベアリング)
1
86
1211-1002
第4スプロケットASSY
1
87
0201-1200
E形止め輪
88
1385-2003R
クラッチケースASSY
1
89
9003-2041
キット(ボルト)M8
1
90
1376-2014
シャフト
1
91
1656-1026
クラッチアームCOMP
1
92
1502-2002
クラッチ引きスプリング
1
93
1226-2001
クラッチCOMP
1
94
1111-2014
ワッシャー
1
95
9023-2005
キット(キー)
1
96
0231-0525ZZ
平行キー(3個入)
1
97
1501-1002
クラッチ押さえバネ
1
98
1320-2013R
カバーASSY(チェーンケース)
1
99
1352-1024R
カバー
1
100
0021-0406ZZ
スクリュー(5個入)
1
６．本体　Ｎｏ．１０１～１１０
No.
部品型番
部品名称
使用個数
備考
必要個数
101
9002-2024
キット(ボルト)M6
1
102
1803-1019
キャッチャーASSY
1
103
1811-2001
フレームASSY(キャッチャー)
1
104
1803-1020
キャッチャーバッグ
1
105
9031-2012
キット(ツール)
1
106
1991-1015
刈高さ調節定規
1
107
9003-2069
キット(ボルト)M8
3
109
1366-2031R
ブラケット
1
150121～
110
0004-0610ZZ
スクリュー(5個入)
1
150121～

※使用個数は「1台に使用している個数」になります。

パーツ表管理番号：4350-2010
